Почему автомобильная проводка выходит из строя?

Автомобильная электропроводка работает в крайне агрессивной среде. В отличие от домашней, она постоянно подвергается воздействию сразу нескольких разрушительных факторов, что со временем неизбежно приводит к неисправностям:

• Вибрация и механическое воздействие: Постоянная тряска и движение автомобиля могут привести к перетиранию изоляции и обрывам жил в местах изгибов и креплений.

• Термические перепады: Двигательный отсек подвергается экстремальным перепадам температур — от мороза зимой до высоких температур работающего мотора летом. Это разрушает пластик и изоляцию.

• Влага и коррозия: Соль, дорожные реагенты и конденсат вызывают окисление и коррозию контактов, особенно в разъемах и клеммах. Коррозия увеличивает сопротивление цепи, что приводит к перегреву и выходу из строя потребителей.

• Неправильный монтаж: Кустарное подключение дополнительного оборудования без использования реле и предохранителей часто становится причиной коротких замыканий и перегрузок.

Понимание этих причин — первый шаг к эффективной диагностике и ремонту.

Инструментарий автоэлектрика: что необходимо иметь под рукой

Для самостоятельного поиска и устранения неисправностей необходим минимальный набор специализированных инструментов. Экономия на качестве инструментов часто приводит к неправильной диагностике и повреждению элементов.

• Мультиметр (цифровой): Абсолютно незаменимый прибор. Он позволяет измерять напряжение (V), ток (A) и сопротивление (Ω). Для автомобильных нужд важен режим "прозвонки" (звуковой сигнализации при наличии контакта).

• Контрольная лампа (пробник): Простое устройство для быстрой проверки наличия "плюса" или "минуса" в цепи.

• Набор съемников и пинцетов: Для аккуратного извлечения контактов и предохранителей из разъемов.

• Изоляционные материалы: Термоусадочная трубка (гораздо лучше обычной изоленты), нейлоновые стяжки.

• Клещи для обжима: Нельзя просто скручивать провода! Качественный обжим гарантирует надежный и долговечный контакт.

• Запасные предохранители и провода: При ремонте часто требуется замена поврежденного участка цепи.

Важно отметить, что для качественного ремонта и диагностики автомобильной электроники необходимы надежные инструменты и комплектующие: кабели, разъемы, тестеры. Все это, включая компоненты для бытовых и промышленных нужд, можно найти, посетив специализированный магазин электрики 7 Ампер.

Пошаговая диагностика: от простого к сложному

Диагностика неисправности всегда должна идти по принципу исключения: от самого простого и вероятного к сложному и редкому.

Проверка предохранителей – первый шаг

Большинство проблем с электрикой (не работает магнитола, не светит фара) решается заменой предохранителя.

1. Локализация: Найдите блок предохранителей (обычно в салоне под панелью или под капотом).

2. Идентификация: По схеме (наклейка на крышке блока) определите, какой предохранитель отвечает за неработающий потребитель.

3. Визуальный осмотр: Вытащите предохранитель. Если тонкая металлическая нить внутри разорвана, предохранитель сгорел.

4. Замена: Вставляйте предохранитель строго того же номинала (указан на корпусе в Амперах). Установка более мощного предохранителя может привести к возгоранию проводки.

Если новый предохранитель сразу же сгорает, значит, в цепи присутствует короткое замыкание (КЗ).

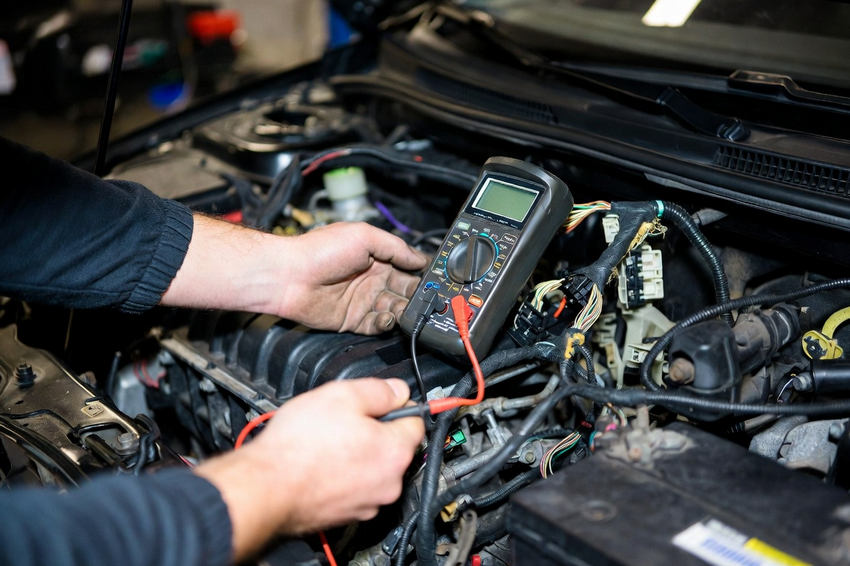

Использование мультиметра: замер напряжения и сопротивления

Если предохранитель цел, нужно проверить напряжение.

1. Проверка напряжения: Установите мультиметр в режим замера постоянного напряжения (DCV). Подключите черный щуп к "массе" (любой чистый, металлический участок кузова), а красный – к контакту цепи, которую нужно проверить (например, к разъему фары). Напряжение должно быть около 12 В (при выключенном двигателе) или 13.8–14.2 В (при работающем). Отсутствие напряжения указывает на обрыв цепи до этой точки.

2. Проверка массы (минуса): Многие проблемы связаны с плохой "массой". Проверьте сопротивление между корпусом потребителя и отрицательной клеммой аккумулятора. Оно должно быть минимальным (близким к нулю). Высокое сопротивление или его отсутствие указывает на плохой контакт "минуса".

Тест "на прозвонку" и поиск обрыва

Если напряжения нет, значит, где-то произошел обрыв.

1. Режим прозвонки: Установите мультиметр в режим измерения сопротивления (Ω) или прозвонки (со звуком).

2. Тестирование: Отключите аккумулятор. Найдите начало и конец подозрительного провода. Подключите щупы к этим точкам. Если мультиметр показывает очень низкое сопротивление (близкое к нулю) и издает звук, провод цел. Если сопротивление стремится к бесконечности ("1" на дисплее) – провод оборван.

3. Поиск обрыва: Если провод оборван, приходится его прозванивать по частям, перемещая один из щупов по цепи, пока вы не найдете место, где контакт пропадает. Часто обрывы происходят в жгутах, которые проходят через дверные проемы или в местах, где проводка сильно перегибается.

Типичные места обрывов и повреждений

Знание наиболее уязвимых мест проводки значительно ускоряет диагностику:

• Дверные проемы (жгуты): Провода, идущие в двери (к центральному замку, стеклоподъемникам, динамикам), постоянно сгибаются при открывании и закрывании. Изоляция здесь часто перетирается, а жилы ломаются.

• Двигательный отсек: Проводка вблизи выпускного коллектора или турбины может оплавиться из-за высокой температуры.

• Под днищем: Провода к датчикам ABS, лямбда-зондам подвержены коррозии, воздействию воды и механическим повреждениям (камни, ветки).

• Разъемы и фишки: Окисление контактов в многоконтактных разъемах. Часто это происходит в фарах и задних фонарях.

5. Правильный ремонт и изоляция: как обеспечить долговечность

После устранения обрыва крайне важно правильно восстановить цепь и обеспечить надежную изоляцию, чтобы проблема не повторилась.

• Избегайте скруток: Скрутка — это временное и ненадежное решение. Она окисляется, увеличивает сопротивление и может стать источником пожара.

• Используйте обжимные гильзы: Соединение должно выполняться с помощью обжимных гильз (клемм) с последующим надежным обжимом.

• Термоусадочная трубка: Вместо ПВХ-изоленты используйте термоусадочную трубку. Она обеспечивает герметичность, устойчива к перепадам температур и гарантирует долговечную изоляцию. Для мест, подверженных влаге, применяйте трубки с клеевым слоем.

Важность качественных компонентов

Успех любого ремонта проводки зависит не только от навыков диагноста, но и от качества используемых материалов. Некачественный провод может иметь высокое внутреннее сопротивление, а негерметичный разъем быстро окислится.

Для обеспечения максимальной безопасности критически важно использовать только сертифицированные предохранители, клеммы и провода. Покупка таких комплектующих для автомобиля, а также для монтажа электросети в доме, должна осуществляться в специализированном магазин электрики 7 Ампер. Выбирая проверенные материалы, вы гарантируете надежность и безопасность электрической системы вашего автомобиля.
