Вибрация автомобиля постепенно ослабляет разъёмы, повреждает изоляцию проводов, разрушает пайку и ускоряет износ креплений электронных блоков. Неисправность часто проявляется не постоянно, а только на неровной дороге, при запуске двигателя или на отдельных оборотах. Поэтому диагностика должна включать не только измерение напряжения, но и проверку жгутов, контактов, опор и мест установки оборудования.

Откуда появляется вибрация

Основные источники вибрации в автомобиле — работающий двигатель, трансмиссия, неровности дороги, разбалансированные колёса и вращающиеся навесные агрегаты. В исправной машине значительная часть колебаний гасится опорами, втулками и другими упругими элементами. Когда они изношены либо оборудование закреплено неправильно, нагрузка передаётся на кузов, проводку, разъёмы и корпуса электронных устройств почти без ослабления.

Двигатель вибрирует даже при нормальной работе. Интенсивность колебаний меняется при запуске, прогреве, включении кондиционера, росте оборотов и движении под нагрузкой. Если одна из опор потеряла эластичность или отслоилась, амплитуда перемещений силового агрегата увеличивается. Вместе с двигателем начинают сильнее двигаться жгуты форсунок, катушек зажигания, генератора, стартера и датчиков.

Дополнительные колебания создают генератор, компрессор кондиционера, насосы, вентиляторы и ременной привод. Причиной может быть изношенный подшипник, повреждённый шкив, неправильное натяжение ремня или ослабленное крепление. Иногда источник находится не под капотом: проводка получает удары возле колёсной арки, под днищем, на крышке багажника или внутри двери, которая постоянно открывается и закрывается.

Отдельная ситуация — оборудование, установленное после выпуска автомобиля. Блок сигнализации, усилитель, преобразователь, отопитель или небольшой компрессор могут быть исправны электрически, но закреплены без учёта тряски. Тогда провода удерживают корпус вместо крепежа, а каждый толчок передаётся прямо на разъём.

Что повреждается первым

В первую очередь страдают участки, где движение жгута резко ограничено: вход провода в разъём, край кронштейна, место возле стяжки, изгиб около двигателя и переход между подвижным агрегатом и кузовом. Снаружи изоляция может выглядеть целой, хотя часть медных жил внутри уже оборвана. Затем растёт сопротивление цепи, появляется нагрев или кратковременно пропадает питание.

Наиболее уязвимы следующие элементы:

• Провода возле разъёмов, особенно если отсутствует разгрузка натяжения.

• Жгуты, соприкасающиеся с металлом, пластиком или горячими деталями.

• Клеммы аккумулятора и силовые соединения стартера и генератора.

• Точки массы двигателя, кузова и электронных блоков.

• Разъёмы датчиков, форсунок, катушек зажигания, ABS и коробки передач.

• Печатные платы с тяжёлыми деталями и недостаточно жёстким креплением.

• Нештатное оборудование, удерживаемое стяжками, скотчем или самой проводкой.

Внутри электронного блока повторяющаяся механическая нагрузка воздействует на плату, выводы компонентов и пайку. Трещина в соединении развивается постепенно: сначала возникает небольшой дефект, затем он распространяется и в определённый момент нарушает электрическую цепь. Такой характер разрушения подтверждают испытания автомобильных электронных сборок при вибрационной нагрузке.

Контакты разъёма тоже не остаются неподвижными. Незаметные микроперемещения могут повреждать покрытие контактных поверхностей и увеличивать переходное сопротивление. В результате сигнал датчика искажается, питание прерывается на доли секунды, а в памяти блока появляется ошибка, которая после перезапуска больше не проявляется. Исследования автомобильных соединителей показывают, что с ростом частоты и амплитуды вибрации контактное сопротивление способно увеличиваться вплоть до отказа соединения.

Почему дефект появляется не всегда

Плавающая неисправность возникает потому, что повреждённый провод или ослабленный контакт сохраняет соединение только в определённом положении. На ровной дороге цепь работает нормально, а после удара колесом о неровность контакт на мгновение размыкается. Похожая картина наблюдается при запуске двигателя, изменении оборотов, включении передачи или резком наборе скорости, когда агрегаты смещаются на опорах.

На проявление дефекта также влияют температура и электрическая нагрузка. После прогрева материалы расширяются, жгут становится мягче, а сопротивление слабого контакта может измениться. При включении фар, обогрева стекла или вентилятора через соединение проходит больший ток. Участок, который справлялся с малой нагрузкой, начинает заметно нагреваться и создавать падение напряжения.

Поэтому короткая проверка на стоящем автомобиле не всегда обнаруживает причину. Ошибка может отсутствовать во время осмотра, а обычное измерение сопротивления покажет нормальное значение. Важны условия возникновения сбоя: скорость, обороты двигателя, температура, включённые потребители и состояние дороги.

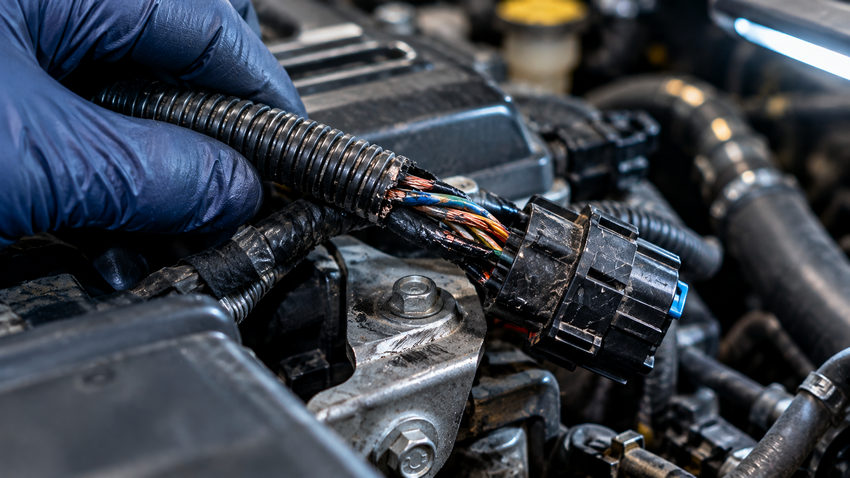

Признаки повреждения проводки

На вибрационный характер неисправности указывает чёткая связь между сбоем и механическим воздействием. Например, двигатель начинает работать неровно после проезда лежачего полицейского, подсветка мигает на кочках, магнитола перезапускается при запуске мотора, а показания датчика меняются при движении жгута. Один признак ещё не доказывает причину, но сочетание нескольких симптомов сужает область поиска.

Наиболее характерные проявления:

• Кратковременное появление предупреждающих индикаторов на панели.

• Самопроизвольная перезагрузка магнитолы, регистратора или навигации.

• Пропуски зажигания на отдельных оборотах.

• Периодическая потеря связи с электронным блоком.

• Нестабильная зарядка при исправных аккумуляторе и генераторе.

• Изменение работы двигателя при включении мощного потребителя.

• Отказ датчика после сильного удара или на неровной дороге.

• Нагрев клеммы, разъёма или участка провода.

• Следы перетирания, потемнение изоляции, зелёный или белый налёт на контактах.

• Натянутый жгут, который заметно перемещается вместе с двигателем.

Особого внимания требует запах нагретой изоляции, оплавление корпуса разъёма и заметное искрение. В этом случае дальнейшая эксплуатация может привести к короткому замыканию и повреждению соседних цепей. Простое удаление ошибки сканером проблему не устраняет: код указывает на затронутую систему, но не всегда показывает точное место механического дефекта.

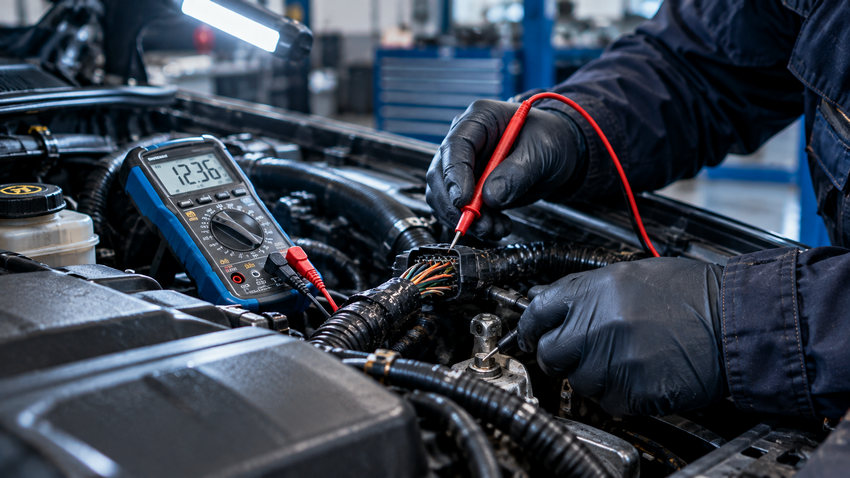

Как проверить разъёмы и жгуты

Проверку начинают с воспроизведения условий, при которых появляется неисправность, затем осматривают проводку от потребителя до источника питания и точки массы. Ищут натянутые участки, острые перегибы, отсутствующие клипсы, следы трения и места недавнего ремонта. После визуального осмотра измеряют питание и падение напряжения под нагрузкой, а не ограничиваются прозвонкой отключённой цепи.

Полезен следующий порядок:

1. Записать, когда возникает сбой: на холодном или прогретом двигателе, при запуске, разгоне, торможении либо проезде неровностей.

2. Считать ошибки и сохранить данные до их удаления.

3. Проверить аккумуляторные клеммы, силовые соединения и перемычки массы.

4. Осмотреть крепления блоков, датчиков и жгутов в подозрительной зоне.

5. Проверить, не касается ли провод движущихся, горячих или острых деталей.

6. Измерить напряжение непосредственно на работающем потребителе.

7. Сравнить падение напряжения на плюсовой и минусовой стороне цепи.

8. Осторожно изменить положение подозрительного жгута, наблюдая за показаниями прибора или работой устройства.

Так называемый wiggle test — контролируемое перемещение разъёма и жгута во время наблюдения за непрерывностью цепи — применяется при поиске периодических отказов. После ремонта проверку повторяют, чтобы убедиться, что контакт сохраняется при движении проводки. При этом нельзя тянуть провода с усилием, прокалывать изоляцию без необходимости или расшатывать клеммы щупом.

Особенно важна проверка массы. Ослабленное или окисленное соединение может одновременно влиять на несколько систем, создавая странные и не связанные на первый взгляд симптомы. Точку массы осматривают, проверяют крепёж и измеряют падение напряжения при включённой нагрузке; специалисты HELLA и Fluke также рекомендуют оценивать такие соединения именно под нагрузкой.

Разъёмы системы подушек безопасности нельзя проверять обычной контрольной лампой или случайно замыкать щупами. На гибридных и электрических автомобилях нельзя самостоятельно вскрывать оранжевые высоковольтные цепи. Для этих систем применяются отдельные процедуры отключения и специализированные средства защиты.

Зачем нужны упругие опоры

Упругие опоры уменьшают передачу колебаний между источником вибрации и закреплённым узлом, а также смягчают кратковременные ударные нагрузки. Они применяются там, где прямое жёсткое соединение заставило бы корпус оборудования повторять движение основания. Однако опора работает правильно только при подходящей жёсткости, допустимой нагрузке и направлении деформации; произвольная резиновая прокладка не гарантирует нужного результата.

Если блок, небольшой компрессор или другой узел закреплён непосредственно на жёстком основании, колебания передаются на корпус, разъёмы и проводку почти без ослабления. В подобных конструкциях резинометаллический буфер может выполнять функцию промежуточного упругого элемента, который снижает передачу вибрации и смягчает кратковременные ударные нагрузки. Конкретное решение подбирают по массе узла, направлению нагрузки, допустимому перемещению и условиям эксплуатации.

Слишком мягкая опора допускает сильное раскачивание корпуса. Из-за этого натягиваются провода, меняется положение шлангов и появляется риск контакта с соседними деталями. Слишком жёсткая опора почти не изолирует вибрацию. Необходимо учитывать и среду: температуру, попадание масла, топлива, воды, дорожных реагентов и постоянное сжатие.

Важно понимать, что упругий элемент не ремонтирует неисправный агрегат. Если генератор вибрирует из-за разрушенного подшипника, а двигатель — из-за пропусков зажигания или повреждённой опоры, сначала устраняют источник проблемы. Попытка скрыть сильную тряску дополнительной прокладкой переносит нагрузку на другие крепления и затрудняет дальнейшую диагностику.

Ошибки при установке оборудования

Самая частая ошибка — крепить устройство так, чтобы его массу фактически удерживали провода. Даже лёгкий блок должен иметь отдельную фиксацию, а возле разъёма нужен небольшой свободный участок жгута без натяжения. Одновременно нельзя оставлять длинную неподдерживаемую петлю: она начинает раскачиваться и создаёт повторяющуюся нагрузку в точке крепления или входа в корпус.

К типичным ошибкам относятся:

• Крепление блока только пластиковыми стяжками к другому жгуту.

• Установка на тонкую панель, которая сама заметно вибрирует.

• Слишком тугая стяжка, пережимающая изоляцию.

• Прокладка кабеля через отверстие без втулки или защиты края.

• Натяжение проводов при движении двигателя на опорах.

• Размещение разъёма вниз без защиты от воды и грязи.

• Отсутствие предохранителя в новой силовой цепи.

• Соединение проводов скруткой в зоне высокой температуры и тряски.

• Крепление тяжёлого реле, держателя предохранителя или преобразователя на проводах.

• Игнорирование зазора до ремня, вентилятора, выпускной системы и рулевого механизма.

После установки важно проверить не только включение устройства. Двигатель запускают, поочерёдно включают основные потребители, осматривают проводку на холостом ходу и при умеренном изменении оборотов. Затем убеждаются, что корпус не касается соседних деталей, разъём не натянут, а жгут не попадает в подвижную зону.

Осмотр после ремонта

После ремонта двигателя, подвески, коробки передач или передней части кузова нужно проверить проводку в зоне выполненных работ. При снятии агрегатов жгуты отводят в сторону, освобождают из клипс и разъединяют. После сборки провод может оказаться натянутым, зажатым между деталями или проложенным иначе, чем предусматривалось изначально.

В первую очередь осматривают:

• Жгуты возле опор двигателя и коробки передач.

• Провод генератора и разъём регулятора.

• Соединения стартера и силовые клеммы.

• Проводку датчиков коленчатого и распределительного валов.

• Разъёмы кислородных датчиков возле выпускной системы.

• Кабели датчиков ABS около стоек, рычагов и ступиц.

• Массовые перемычки между двигателем, коробкой и кузовом.

• Проводку фар, вентилятора и датчиков после кузовного ремонта.

Полезно сравнить маршрут жгута со штатными точками крепления. Свободное отверстие под клипсу или чистый след на кронштейне часто показывает, что фиксатор забыли установить. Также проверяют, не исчез ли предусмотренный запас длины возле подвижного агрегата.

Повторный осмотр имеет смысл провести после нескольких поездок. Свежий след трения, сместившаяся стяжка или натянутый провод заметнее после того, как двигатель и подвеска поработали под реальной нагрузкой. Такая проверка помогает обнаружить ошибку монтажа до того, как изоляция протрётся или внутри жилы появится усталостный надлом.

Что сообщить при диагностике

Для поиска плавающего дефекта важны конкретные условия, а не общее описание «иногда не работает». Следует отметить скорость, обороты, температуру двигателя, состояние дороги и включённые потребители. Полезно записать, какие индикаторы появились первыми, изменялась ли работа двигателя и исчезла ли неисправность после остановки или перезапуска.

Короткое видео панели приборов или сохранённый код ошибки иногда дают больше информации, чем длительное объяснение. Не стоит заранее стирать ошибки и отключать аккумулятор, если нет угрозы короткого замыкания: вместе с кодами могут исчезнуть данные о режиме работы системы в момент сбоя.

Вибрационная неисправность редко начинается с полного обрыва. Сначала появляется микроперемещение контакта, ослабление крепления, перетирание оболочки или надлом части жил. Затем сбой становится заметен на кочках, при запуске либо на определённых оборотах, а позже может перейти в постоянный отказ. Последовательная проверка жгутов, разъёмов, массы и креплений позволяет найти первопричину, не заменяя исправные блоки наугад.
